VayoPro-Test Expert 是一款智能高效的測試分析及自動化測試制程軟件工具，適用于PCB/PCBA測試、設計、NPI等相關部門。軟件利用CAD與BOM數據，通過智能化地融入測試工藝要求，快速實現可測試性、測試覆蓋率的準確分析，并輸出ICT、飛針等測試程序；還可實現智能化測試夾具制作與夾具再利用分析。使用該軟件不僅可以將數天的測試分析工作縮短至幾分鐘，還可快速生成精細的測試程序，極大化縮短測試調試時間，減少測試成本。
伴隨著電子技術的高速發展，元器件迷你化和高密度化趨勢以及其他新技術的出現，測試工藝所面臨的挑戰越發復雜，加之大環境下企業降本增效的高壓要求，我們必須思考如何讓測試工藝以更低成本、更高質高效的方式推進。望友測試分析及制程軟件（VayoPro-Test Expert）提供一種智能自動化的測試解決方案，可幫助企業實現自動化高質效的測試工藝過程，助力提升測試效率，降低測試成本！
自動化可測試性分析，提升測試效率
智能化測試策略分析，優化測試方案
高效化夾具設計，降低夾具成本

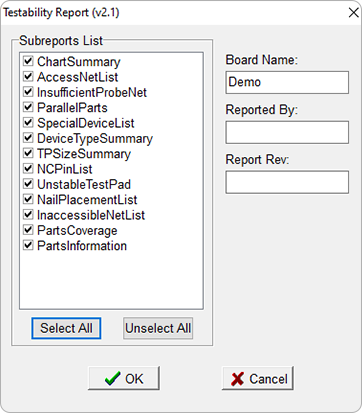

快速程式開發，縮短程序制作時間望友測試分析與制程軟件提供自動化的可測試性分析方法，實現對網絡、元器件、引腳的全面自動化分析，快速得出可測試性結果，并輸出結果報告，報告內容豐富詳盡，包含覆蓋率統計、統計圖表、可測試性匯總、針點列表、并聯元件等。
望友測試分析與制程軟件（Test Expert）內置高效的串并聯分析功能，可進行自動化的串并聯分析與網絡重組，確保測試值更準確，幫助減少大量計算時間，優化測試針點數量、簡化測試步驟，提升測試覆蓋率！
分析網絡重組-1.png)

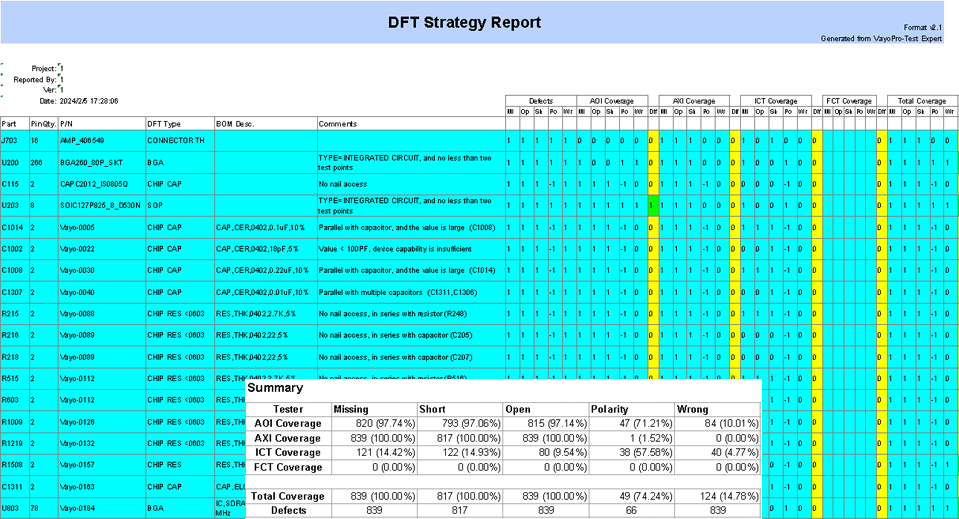

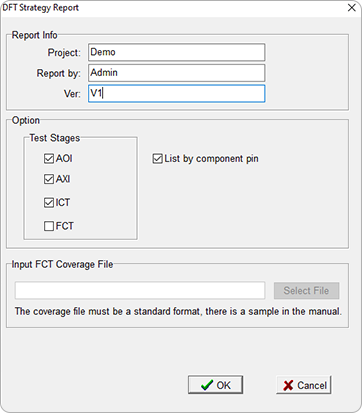

望友測試分析與制程軟件（Test Expert）可幫助評估ICT\AOI\AXI等不同方式對制造缺陷的檢測覆蓋率，采用漏件、空焊、短路、極性錯誤、錯件這五類典型制造缺陷進行元器件測試覆蓋率的綜合評估，相比傳統”YES/NO”的方式更加細致準確，讓測試盲點一目了然！
望友測試分析與制程軟件（Test Expert）可進行自動化的ICT、MDA夾具設計，輸出五檔資料、CNC鉆孔、DXF針位圖、避讓銑形圖等夾具數據，生成針床繞線圖等。并且可以依據ECN數據進行夾具再利用分析，輸出再利用分析報告。助力企業實現高效化夾具設計，降低夾具成本！
計與再利用分析.png)

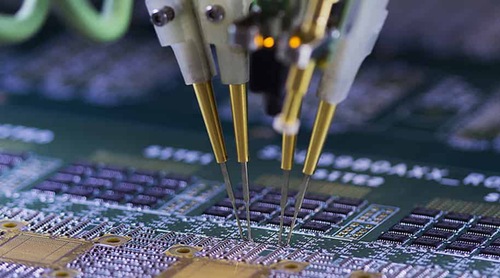

望友測試分析與制程軟件（Test Expert）支持Keysight/Agilent, Teradyne/GenRad, TRI, Hioki, SRC, Takaya, Seica等MDA/ICT/ATE/飛針測試程式制作，快速生成高精度測試程序，助力提升測試編程效率，縮短程式準備時間！
望友測試分析與制程軟件（Test Expert）可實現對測試探針下針規則的靈活設置，并且可以設置尺寸、距離、類型、數量、優先級、強制位置 等規則細節，可同時根據多種規則進行綜合評估，讓選針結果更準確、更可靠！
√ 測試點尺寸分析
√ 測試點和板邊/定位孔/不同高度元
√ 器件安全距離分析
√ 特殊網絡測試點數量分析
√ 四線測試測試點分析
√ 阻焊層分析
√ 背鉆孔分析
√ 優先級選點設置
√ 強制選點設置
√ 100/75/50/39mil/自定義探針類型
√ 支持多個選針規則并存
√ ......
望友測試分析與制程軟件（Test Expert）提供智能自動化的選針結果審查功能，可以通過不可訪問節點原因、網絡名稱/編號、測試針編號等多種方式進行選針結果審查，并可以實現交互式地查看確認！
√ 網絡和節點分類
所有網絡/可測試網絡/不可測試網絡
多引腳網絡/單引腳網絡
不可測試節點分類
√ 結果交互查詢
從報告交互到圖形
從圖形交互到報告
節點不可測試原因
望友測試分析與制程軟件（Test Expert）支持導入Gerber solder mask數據，和ECAD數據合并分析，自動分析出露銅節點。
行業現狀：
· 因工藝原因修改了PCB阻焊，該修改不會返回到EDA設計數據中
· 部分行業版本老舊ECAD數據，不包含正確的solder mask信息
告.png)
√ 版本比較：PCB改版后新舊版本ECAD數據自動比較
√ 差異比較：自動比較網絡連接關系、元器件、測試點等差異
√ 比較報告：自動產生報告，支持輸出excel/pdf/html格式
計-1.png)
√ 智能提取：智能提取CAD、Gerber文件拼板信息，獲取拼板位置關系數據
√ 自動擴展：自定義擴展任何拼板關系，按矩陣、陰陽、不同產品、任意旋轉角度等，快速完成復雜拼板
綁定PDF原理圖與PCB設計文件交互查詢，快速發現問題點

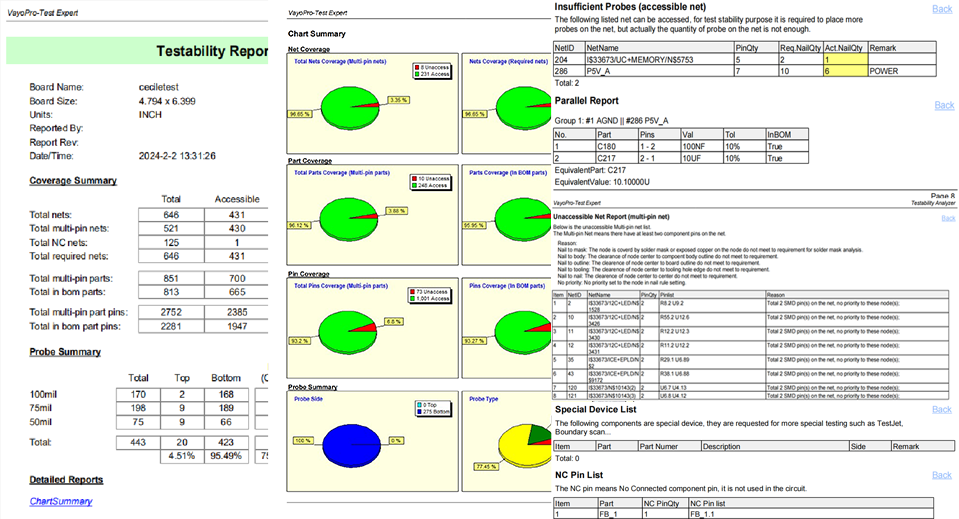

包含覆蓋率統計匯總、匯總圖、網絡可測性、元器件可測性、針點列表、并聯元件等10余種信息
支持文本、Excel、PDF及 html等格式輸出
綜合評估ICT, AOI, AXI等不同方式對制造缺陷的檢測覆蓋率，元器件測試覆蓋率評估采用漏件、空焊、短路、極性錯誤和錯件這五類典型制造缺陷，讓測試盲點一目了然！
